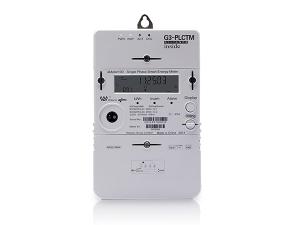

Compteur intelligent monophasé aMeter100

Le compteur intelligent monophasé aMeter100 est le compteur d'énergie de haute gamme que Nous Group a personnalisé pour le marché international AMI haut de gamme.

Caractéristiques principales de compteur intelligent
1. Notre compteur intelligent offre une énergie active avant et inverse, des fonctions de mesure d'énergie apparente d'entrée et de sortie, des fonctions de détection de manipulation, une conception maximale TOU 8 tarifs, un courant de ligne nulle, une fonction de mesure de puissance maximale, la fonction de champ magnétique à haute intensité, la fonction marche / arrêt de contrôle des télécommunications.Il adopte la norme de protocole de communication AMI DLMS/COSEM couramment utilisée à l'échelle internationale. De plus, nous réalisons les tests DLMS CTT et supportons la fonction mise à jour de logiciels en ligne manuelle ou à distance.
2. Ce compteur intelligent monophasé aMeter100 adopte la commutation d'alimentation, il est adapté aux diverses spécifications de tension standard nationaux et étrangers.
3. Les méthodes de connexion de ce compteur monophasé est le câblage complet actuel du compteur de connexion direct. Ce produit est adapté pour les industriels et commerciaux et les utilisateurs de résidents. Il adopte principalement un comptage d'énergie active et réactive. Son matériel est principalement composé de dérivation ou de transformateur de courant (pour compteur CT), de puces de comptage d'énergie électrique dédiée, de gestion de ressources MCU, de puce d'horloge dédiée de haute précision et d'écran LCD à haute température et de longue durée de vie, etc. Le compteur total actuel adopte la dérivation manganin pour l'échantillonnage du signal du courant et l'écran LCD à haute température et de longue durée de vie, ce qui permet la suppression efficace de l'interférence des champs magnétiques.

Fonctions principales de compteur intelligent

Fonctions de mesure
1. Mesure de l'énergie active totale avant, l'énergie active inverse, énergie réactive à quatre quadrants, énergie apparente avant et énergie apparente inverse.
2 Mesure de la tension instantanée, courant, puissance active, puissance réactive, puissance apparente, facteur de puissance et la fréquence.
3. L'unité minimum de jugement de direction d'énergie électrique est de 1 s.
4. L'unité minimale de mesure interne du compteur intelligent monophasé aMeter100 est de 0.001Wh, avec une unité minimale d'énergie électrique de sortie externe (communication / affichage) étant de 1Wh, et une actualisation en temps opportun de 1 seconde des données sur l'énergie du compteur actualiser moment 1sec;
5. La plage de données de mesure du compteur communicant est de 0~999999.999, en kWh, ce qui sera automatiquement remis à zéro quand l'énergie dépasse sa limite supérieure. Cette opération sera enregistrée, avec l'énergie par tarif et l'énergie totale stockée dans l'enregistreur.
6. Les données sur l'énergie seront stockées dans la mémoire EEPROM, et l'opération d'écriture de la mémoire non volatile s'effectue lorsque l'énergie mesurée atteint 60 kWh ou en cas de coupure de courant.
7. Le compteur intelligent monophasé aMeter100 prend en charge un maximum de 8 tarifs, un comptage de temps d'utilisation de l'énergie totale avant active, l'énergie totale active arrière, l'énergie apparente vers avant, l'énergie apparente vers arrière.
8. Notre compteur intelligent monophasé aMeter100 prend également en charge la mesure de la demande active, la demande réactive et la demande apparente.

Fonctions d'affichage
Après une mise sous tension normale, le compteur intelligent monophasé aMeter100 affichera en plein écran LCD pendant 1 seconde, puis le numéro de la version du logiciel pendant 4 secondes, et enfin l'affichage cyclique de la liste d'affichage par défaut. L'appareil de mesure est muni d'un bouton d'affichage pour le défilement de la page d'affichage et l'entrer des différentes listes d'affichage.

Fonctions d'entrée et de sortie
Notre compteur intelligent monophasé aMeter100 est muni d'interfaces de sortie multiples pour faciliter le comptage d'énergie de contrôle externe ou faciliter la connexion de l'appareil externe via compteur d'énergie. Il est également conçu avec le numéro de port sur ​​le capot supérieur pour faciliter l''utilisation de l'équipement externe.

Fonctions IEC62056 DLMS/COSEM
Contenu du protocole IEC 62056
Fonction de communication infrarouge
Horloge
Demande
Classe de script
Déclarations

Enregistrement d'événement
Enregistrement d'événement de tension
Enregistrement d'événement de courant
Enregistrement d'événement de puissance

Paramètres techniques
Données techniques Compteur avec transformateur de courant Compteur à connexion directe
Tension nominale 220 V, 230 V, 240 V
Gamme de tension 70%Un ~ 120%Un
Courant de base 1 A 5 A
Courant maximum 10 A 100 A
Courant de démarrage 1‰Ib 4‰Ib
Fréquence 50 Hz ± 5%, 60 Hz ± 5%
Précision du comptage d'énergie actif /réactif Classe 0.5S / Classe 2 Classe 1 / Classe 2
Constance de l'impulsion 8000 imp/kWh, 8000 imp/kvarh 800 imp/kWh, 800 imp/kvarh
Tension alternative 4 kV
Transitoire électrique rapide (EFT) 4 kV
Surtension 6 kV
Indice de protection IP54
Niveau de protection d'isolation II
Température de fonctionnement -25 ℃ ~ + 65 ℃
Limite de température de fonctionnement -45 ℃ ~ + 70 ℃
Température de stockage / transport -45 ℃ ~ + 85 ℃
Humidité ≤ 95%, sans condensation
Consommation électrique ≤ 2 W, 10 VA
Précision de l'horloge ≤ 0.5 seconde/ jour
MTBF ≥ 50000 heures
Durée de vie ≥ 15 ans
Dimension (W × H × D) 142 mm × 224 mm × 72 mm 142 mm ×193 mm × 72 mm

Nous Group est un fournisseur chinois de système, de service et de compteur intelligent monophasé. Nous produisons et commercialisons 10 millions d'unités de différents compteurs intelligents par an. Le service professionnel OEM ou ODM du compteur intelligent monophasé aMeter100est disponible sur demande.
