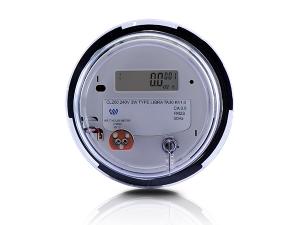

Notre compteur intelligent monophasé ANSI est conçu et fabriqué en conformité avec la norme ANSI. Ce compteur d'énergie est un compteur électronique wattmètre de haute performance et de haute précision idéal pour des applications domestiques. Ce compteur adopte une interface de communication optique 2 et une interface d'extension RAM. Ce compteur intelligent résidentiel est une sorte de compteur d'énergie électronique de norme ANSI de haut de gamme pour réseau électrique intelligent.
Fonctions de mesure du compteur intelligent monophasé
1. Energie active
Total de Kwh d'éléments délivrés uniquement
Total de Kwh d'éléments reçus uniquement
Total de Kwh d'éléments |délivrés| - |reçus|
Total de Kwh d'éléments |délivrés| + |reçus|
Kwh par élément délivré
Kwh par élément reçu
Kwh per élément |délivré| - |reçu|
Kwh per élément |délivré| + |reçu|
2. Energie réactive
Total de Kvarh d'éléments retardés uniquement
Total de Kvarh d'éléments principaux uniquement
Total de Kvarh d'éléments |retardés| - |principaux|
Total de Kvarh d'éléments |retardés| + |principaux|
Kvarh par élément retardé
Kvarh par élément principal
Kvarh par élément |retardé| - |principal|
Kvarh par élément |retardé| + |principal|
3. Puissance active
Total de Kw d'éléments délivrés uniquement
Total de Kw d'éléments reçus uniquement
Total de Kw d'éléments |délivrés| + |reçus|
Kw par élément délivré
Kw par élément reçu
Kw par élément |délivré| + |reçu|
4. Puissance réactive
Total de Kvar d'éléments délivrés uniquement
Total de Kvar d'éléments reçus uniquement
Total de Kvar d'éléments |délivrés| + |reçus|
Kvar par élément délivré
Kvar par élément reçu
Kvar par élément |délivré| + |reçu|
5. Tension
Tension ligne neutre par élément
6. Courant
Courant ligne neutre par élément
7. Facteur de puissance (PF)
PF moyen d'éléments de phaseurs
PF par élément
PF moyen mensuel
PF minimal mensuel
8. Mesure de fréquence
Fréquence
Fonctions du compteur intelligent monophasé ANSI
Système de facturation: Enregistrement pouvant atteindre un total de 5 et 4 registres de demande. Y compris le registre TOU et total.
Mesure TOU: Jusqu'à 4 niveaux, 4 saisons, type 4 jours, vacances
Demande: Demande de blocage ou demande de rouleau
Enregistrement d'événements: 300 articles peuvent être enregistrés et plus de 80 types d'événements sont enregistrés.
Profil de charge: Mémoire flash 32 Mbit pour l'enregistrement; jusqu'à 16 canaux; 1 ~ 60 minutes programmables
Batterie: 1200mA utilisée pour éteindre et RTC.
Communication du compteur intelligent monophasé ANSI
Mode de communication: Support G3-PLC, GPRS, ZIGBEE, RS485, RS232, etc.
Protocole de communication: ANSIC12.18, Modbus RTU
Paramètres techniques du compteur intelligent
Données techniques | Compteur à connexion directe |
Tension nominale | 120/240V/277V |
Gamme de tension | 80%Un ~ 120%Un |
Courant nominal | 30(200)A, 15(100)A |
Courant de démarrage | 0.1A |
Fréquence | 50 Hz ± 5%, 60 Hz ± 5% |
Précision du comptage d'énergie actif /réactif | CA0.5 |
Indice de protection | IP54,UL50 |
Température de fonctionnement | -30 ℃ ~ + 60 ℃ |
Limite de température de fonctionnement | -35 ℃ ~ + 70 ℃ |
Température de stockage / transport | -40 ℃ ~ + 85 ℃ |
Humidité | ≤ 95%, sans condensation |
Consommation électrique | ≤ 2W, 10VA |
Durée de vie | ≥ 15 ans |
Formes | Volts/Services | SC/TR | Classe | TA | Kh |
1S | 2 fils 120-480, 1 élément | SC | 200/100 | 30/15 | 1 |
2S | 3 fils 120-480, 1.5 éléments | SC | 200/100 | 30/15 | 1 |
12S | 3 fils 120-480, 2 éléments | SC | 200/100 | 30/15 | 1 |
Nous Group est un fournisseur chinois de système, de service et de compteur intelligent monophasé. Nous produisons et commercialisons chaque année 10 millions de compteurs de mesure électriques différents. Le service professionnel OEM ou ODM est disponible sur demande.
